產品簡介
630-31500/35型油浸式變壓器適用于交流50Hz、額定工作電壓35kV的電力系統中，作為中小型變電站變電設備。
結構特征
█ 鐵芯
鐵芯適用高導磁晶粒取向冷軋硅鋼片。鐵芯為心式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級階梯的圓截面，鐵軛與鐵芯為等截面。
█ 繞組
繞組均為同心式線圈，高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。
█ 安全保護裝置。
變壓器裝有氣體繼電器、壓力釋放閥。
█ 油保護裝置
變壓器均裝有膠囊式儲油柜，其一端裝有鐵磁指針式油位計；儲油柜上裝有帶油封的吸濕器。
█ 油溫測量裝置
變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部。伸入油內120±10mm;1000kVA及以上變壓器裝有戶外式雙溫信號溫度計。
█ 變壓器油箱及其附件
變壓器一般不供給小車，箱底支架的焊接位置應符合GB6451的規定;油箱的下部壁上裝有油樣活門，變壓器油箱下部裝有足夠大的放油閥。

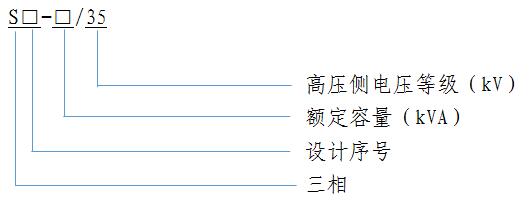

型號說明
主要技術參數
|
型號 |
額定容量 |
電壓組合及分接范圍 |
聯結組標號 |
短路阻抗（%） |
空載損耗（kW） |
負載損耗（kW） |
空載電流（%） |
重量（Kg） |
||||
|
高壓 |
高壓分接范圍（%） |
低壓 |
總重 |
器身 |
油 |
|||||||
|
S11-630/35 |
630 |
35 |
±2*2.5 |
3.15 |
Yd11 |
6.5 |
0.84 |
7.87 |
1.10 |
3200 |
1513 |
851 |
|
S11-800/35 |
800 |
0.99 |
9.41 |
1.00 |
3500 |
1820 |
810 |
|||||
|
S11-1000/35 |
1000 |
1.16 |
11.55 |
1.00 |
3825 |
1930 |
906 |
|||||
|
S11-1250/35 |
1250 |
1.41 |
13.94 |
0.90 |
4520 |
2230 |
1010 |
|||||
|
S11-1600/35 |
1600 |
1.70 |
16.68 |
0.80 |
4970 |
2529 |
1119 |
|||||
|
S11-2000/35 |
2000 |
2.18 |
18.39 |
0.70 |
5470 |
2900 |
1193 |
|||||
|
S11-2500/35 |
2500 |
2.56 |
19.67 |
0.60 |
6500 |
3800 |
1503 |
|||||
|
S11-3150/35 |
3150 |
7 |
3.04 |
23.09 |
0.56 |
7730 |
4260 |
1555 |
||||
|
S11-4000/35 |
4000 |
3.62 |
27.36 |
0.56 |
8360 |
4700 |
1668 |
|||||
|
S11-5000/35 |
5000 |
4.32 |
31.38 |
0.48 |
9620 |
5400 |
1878 |
|||||
|
S11-6300/35 |
6300 |
7.5 |
5.25 |
35.06 |
0.48 |
11660 |
6900 |
2124 |
||||
|
S11-8000/35 |
8000 |
±2*2.5 |
YNd11 |
7.20 |
38.48 |
0.42 |
13450 |
7500 |
2702 |
|||
|
S11-10000/35 |
10000 |
8.71 |
45.32 |
0.42 |
17200 |
8800 |
3117 |
|||||
|
S11-12500/35 |
12500 |
8 |
10.13 |
53.87 |
0.40 |
20540 |
10800 |
3980 |
||||
|
S11-16000/35 |
16000 |
12.16 |
65.83 |
0.40 |
24720 |
12740 |
4700 |
|||||
|
S11-20000/35 |
20000 |
14.40 |
79.51 |
0.40 |
29170 |
15040 |
5540 |
|||||
|
S11-25000/35 |
25000 |
17.02 |
94.05 |
0.32 |
34420 |
17750 |
6540 |
|||||
|
S11-31500/35 |
31500 |
20.22 |
112.86 |
0.32 |
40620 |
20940 |
7720 |
|||||
注：其它要求請聯系我們。
