產品簡介
2000-31500/35型油浸式變壓器適用于交流50Hz、額定工作電壓35kV的電力系統中，作為中小型變電站變電設備。
結構特征
1、鐵芯
鐵芯適用高導磁晶粒取向冷軋硅鋼片。鐵芯為心式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級階梯的圓截面，鐵軛與鐵芯為等截面。
2、繞組
繞組均為同心式線圈，高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且無需切斷電源即可通過調壓控制器進行有載調壓。
3、安全保護裝置
變壓器裝有氣體繼電器、壓力釋放閥。
4、油保護裝置
變壓器均裝有膠囊式儲油柜，其一端裝有鐵磁指針式油位計；儲油柜上裝有帶油封的吸濕器。
5、油溫測量裝置
變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部。伸入油內120±10mm;變壓器裝有戶外式雙溫信號溫度計。
6、變壓器油箱及其附件
變壓器一般不供給小車，箱底支架的焊接位置應符合GB6451的規定;油箱的下部壁上裝有油樣活門，變壓器油箱下部裝有足夠大的放油閥。

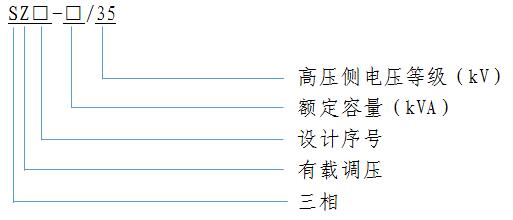

型號說明
主要技術參數
|
型號 |
額定容量 |
電壓組合及分接范圍 |
聯結組標號 |
短路阻抗（%） |
空載損耗（kW） |
負載損耗（kW） |
空載電流（%） |
重量（Kg） |
||||
|
高壓 |
高壓分接范圍（%） |
低壓 |
總重 |
器身 |
油 |
|||||||
|
SZ11-2000/35 |
2000 |
35 |
±3*2.5 |
6.3 |
Yd11 |
6.5 |
2.3 |
19.24 |
0.75 |
6270 |
3170 |
1320 |
|
SZ11-2500/35 |
2500 |
2.6 |
20.53 |
0.75 |
6840 |
3400 |
1600 |
|||||
|
SZ11-3150/35 |
3150 |
7 |
3.1 |
24.57 |
0.7 |
8180 |
4168 |
1814 |
||||
|
SZ11-4000/35 |
4000 |
3.7 |
29 |
0.7 |
9410 |
5040 |
1985 |
|||||
|
SZ11-5000/35 |
5000 |
4.4 |
34 |
0.6 |
10710 |
5653 |
2187 |
|||||
|
SZ11-6300/35 |
6300 |
7.5 |
5.3 |
36.55 |
0.6 |
12310 |
6900 |
2466 |
||||
|
SZ11-8000/35 |
8000 |
YNd11 |
7.5 |
40.5 |
0.55 |
15410 |
8763 |
3203 |
||||
|
SZ11-10000/35 |
10000 |
8.8 |
47.77 |
0.55 |
18950 |
9940 |
4242 |
|||||
|
SZ11-12500/35 |
12500 |
8 |
10.3 |
56.53 |
0.5 |
22230 |
11477 |
4577 |
||||
|
SZ11-16000/35 |
16000 |
12.2 |
69.3 |
0.5 |
26314 |
14554 |
5490 |
|||||
|
SZ11-20000/35 |
20000 |
14.45 |
83.7 |
0.5 |
30390 |
16300 |
6010 |
|||||
|
SZ11-25000/35 |
25000 |
17.1 |
99 |
0.4 |
35800 |
19200 |
6900 |
|||||
|
SZ11-31500/35 |
31500 |
20.29 |
118.8 |
0.4 |
42400 |
22700 |
8370 |
|||||
注：其它要求請聯系我們。
